Zasady poprawnego łączenia nawierzchni brukowej z betonowymi elementami infrastruktury podziemnej

Nawierzchnie z kostki brukowej wokół studni kanalizacyjnych bardzo często zapadają się po pierwszym sezonie zimowym oraz okresie intensywnego użytkowania. Główną przyczyną takich uszkodzeń jest nierównomierne osiadanie różnych materiałów konstrukcyjnych pod wpływem obciążeń kołowych. Sztywna struktura studni z kręgów zachowuje się w gruncie zupełnie inaczej niż otaczająca ją elastyczna warstwa podbudowy pod brukiem. Powstające w ten sposób naprężenia prowadzą do trwałych deformacji w strefie przejściowej, co utrudnia prawidłowy odpływ wód opadowych i zagraża bezpieczeństwu ruchu.

Prawidłowe połączenie tych dwóch odmiennych struktur wymaga ścisłego przestrzegania reżimu technologicznego podczas prowadzonych prac drogowych. Wykonawcy muszą uwzględnić specyfikę pracy obu układów, aby zapobiec klawiszowaniu pojedynczych kostek wokół żeliwnych włazów. Odpowiednie zaplanowanie warstw nośnych minimalizuje ryzyko powstawania wyrw, które w późniejszym czasie wymuszają kosztowne i czasochłonne naprawy zapadniętej drogi.

Dobór grubości i zachowanie materiałów nośnych

Grubość betonowej kostki brukowej zawsze dobiera się do przewidywanego natężenia ruchu w danej strefie. Na ciągach pieszych i rowerowych stosuje się elementy o grubości sześciu centymetrów, natomiast podjazdy dla samochodów osobowych wymagają już użycia materiału ośmiocentymetrowego. W przypadku dróg narażonych na ruch ciężki wymagane jest zastosowanie kostki o grubości od dziesięciu do dwunastu centymetrów. Pokrywy betonowe osłaniające infrastrukturę podziemną muszą odpowiadać tej samej klasie nośności. Norma PN-EN 1338 precyzyjnie określa wymagania wytrzymałościowe na rozłupywanie, co bezpośrednio przekłada się na stabilność całego układu.

Sztywna studnia zbudowana z betonowych kręgów oraz elastyczna podbudowa z kruszywa wykazują odmienną reakcję na cykliczne wahania temperatury i wilgotności. Beton charakteryzuje się bardzo niskim współczynnikiem rozszerzalności cieplnej. Warstwa zagęszczonego piasku i żwiru pracuje natomiast znacznie bardziej dynamicznie, zwłaszcza pod wpływem przenikającej z zewnątrz wilgoci. Kiedy woda gromadząca się w porach materiału zamarza, różnica sztywności prowadzi do powstawania lokalnych szczelin. Wytrzymałość poszczególnych stref zależy więc od zachowania odpowiednich proporcji między warstwami odsączającymi a elementami oporowymi nawierzchni.

Parametry techniczne samych pokryw i kręgów muszą współgrać z warunkami glebowymi panującymi na danym terenie. Prawidłowo zaprojektowany drenaż wokół studni zapobiega zastojom wody, co znacząco zmniejsza siły wysadzinowe oddziałujące na nawierzchnię w okresie przymrozków.

Błędy wykonawcze i metody dopasowywania elementów

Najczęstsze problemy z zapadaniem się bruku wynikają bezpośrednio z nieprawidłowego zagęszczania kruszywa wokół pierścieni odciążających studni. Zbyt słabe ubicie warstwy żwirowej lub piaskowej skutkuje powstawaniem niewidocznych początkowo pustek powietrznych. Po nadejściu zimy i wiosennych roztopach przestrzenie te wypełniają się wodą, która rozsadza konstrukcję od środka. Taki błąd wykonawczy sprawia, że nawierzchnia traci podparcie, a betonowa pokrywa zaczyna pękać pod naporem przejeżdżających pojazdów.

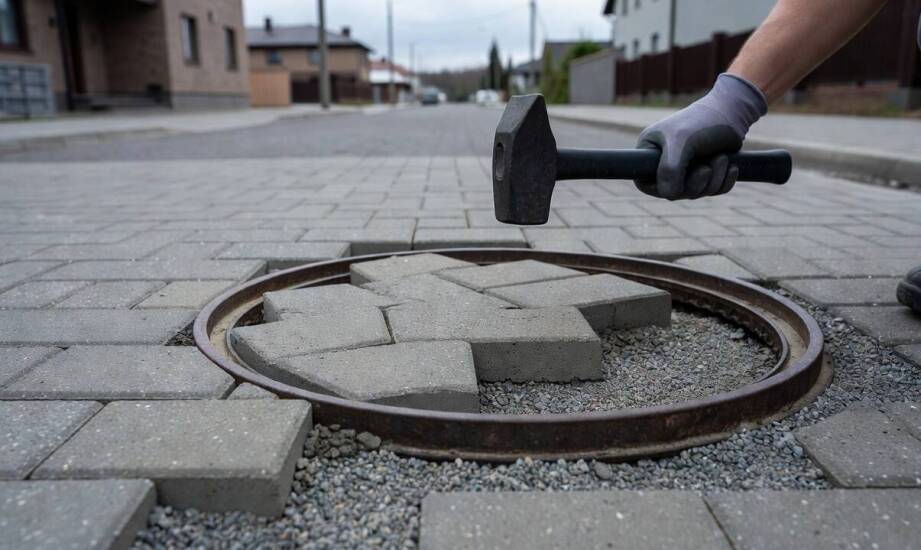

Wykończenie nawierzchni tuż przy włazach kanalizacyjnych wymaga docięcia wielu drobnowymiarowych elementów, co stanowi kolejne wyzwanie dla wykonawców. Powszechną praktyką jest używanie przecinarek tarczowych z chłodzeniem wodnym lub mechanicznych rozłupywaczy, które pozwalają uzyskać równe krawędzie bez mikropęknięć. Zbyt duże szczeliny między obrzeżem studni a nawierzchnią wypełnia się drobnymi klinami wyciętymi z tego samego materiału. Takie działanie zapewnia równomierne przekazywanie sił nacisku i zapobiega wykruszaniu się brzegów.

Odpowiednio dobrany producent kostki brukowej z łódzkiego dostarcza asortyment o powtarzalnych wymiarach, co znacznie ułatwia brukarzom ciasne pasowanie elementów. Zastosowanie produktów z jednej partii produkcyjnej minimalizuje również różnice w ścieralności i kolorystyce strefy przylegającej do infrastruktury sanitarnej. W trakcie klinowania niedopuszczalne jest używanie zapraw cementowych jako wypełnienia elastycznych spoin. Sztywny beton w miejscu połączenia z pracującą podbudową szybko ulega spękaniu. Fachowe układanie zakłada zachowanie odpowiedniego dystansu, który następnie wypełnia się płukanym piaskiem lub drobnym grysem, co gwarantuje pełną współpracę materiałów pod obciążeniem.

Zintegrowane projektowanie infrastruktury

Wieloletnia i bezawaryjna eksploatacja podjazdów wymaga traktowania ułożonej nawierzchni oraz elementów odwodnienia jako jednego, integralnego układu nośnego. Właściwy projekt drogi uwzględnia wspólne parametry osiadania, systematyczny drenaż oraz sposób przenoszenia obciążeń dynamicznych z kół pojazdów. Ścisła współpraca sztywnej mechaniki kręgów z elastycznością łóżka piaskowego pozwala uniknąć wczesnej degradacji materiałów. Prace budowlane opierają się na starannym doborze prefabrykatów, które wykazują odporność na trudne warunki atmosferyczne i chemiczne oddziaływanie wód opadowych.

Dostarczaniem takich wyspecjalizowanych rozwiązań zajmuje się Zakład Betoniarski Kazimierz Mordaka, dysponujący wieloletnim doświadczeniem w branży. Szeroki wybór modeli bloczków, nadproży i elementów kanalizacyjnych umożliwia stworzenie kompletnego systemu nawierzchniowego, który zachowuje zakładane parametry wytrzymałościowe przez dziesięciolecia. Utrzymanie reżimu technologicznego na każdym etapie – od specyfikacji po końcowe zasypywanie spoin – gwarantuje stabilność infrastruktury drogowej, odpornej na zapadanie wokół włazów rewizyjnych.
